La guía completa para la generación de nitrógeno líquido in situ (2026)
La guía completa para la generación de nitrógeno líquido in situ (2026)
El nitrógeno líquido (LN2) es esencial para innumerables aplicaciones de laboratorio, médicas e industriales, desde la criopreservación y la refrigeración para RMN hasta la fabricación de semiconductores. Tradicionalmente, los laboratorios han dependido del LN2 suministrado en recipientes Dewar, un modelo que conlleva costes significativos, problemas logísticos y riesgos en la cadena de suministro.
La generación in situ de nitrógeno líquido está transformando este paradigma. Al producir LN2 directamente del aire ambiente, los generadores modernos eliminan la necesidad de proveedores externos y proporcionan un suministro continuo y bajo demanda. Esta guía completa abarca todo lo que necesita saber sobre la generación in situ de LN2 en 2026.
¿Qué es la generación de nitrógeno líquido in situ?
Un generador de nitrógeno líquido in situ es un sistema autónomo que produce LN2 a partir de aire ambiente comprimido. El proceso consta de tres pasos clave: (1) compresión y purificación del aire, (2) separación del nitrógeno mediante adsorción por cambio de presión (PSA) y (3) licuefacción criogénica mediante un criorefrigerador GM o de tubo de pulso. El LN2 resultante se almacena en un recipiente Dewar con aislamiento al vacío, listo para su dispensación bajo demanda.
Explicación de la tecnología PSA
La adsorción por cambio de presión (PSA) es el método más común para la generación de nitrógeno. El aire comprimido pasa a través de recipientes que contienen tamices moleculares de carbono (CMS), los cuales adsorben selectivamente las moléculas de oxígeno, permitiendo el paso del nitrógeno. El material CMS, con un diámetro de poro promedio de 0,9 mm y una resistencia a la compresión superior a 35 N, permite alcanzar purezas de nitrógeno del 99,95 % al 99,999 %. Dos torres de adsorción alternan entre ciclos de producción y regeneración para garantizar un flujo continuo de nitrógeno.
Comprender los tipos de criorefrigeradores
En los generadores de nitrógeno líquido (LN2) se utilizan dos tecnologías principales de criorefrigeración: Gifford-McMahon (GM) y criorefrigeradores de tubo pulsado (PTC). Los criorefrigeradores GM utilizan un pistón desplazador para alcanzar temperaturas criogénicas, lo que permite un enfriamiento rápido hasta 77 K y una alta eficiencia termodinámica. Por ello, se utilizan ampliamente en generadores de LN2 de mayor tamaño y a temperaturas más bajas, como 14 K o incluso 4 K. Los PTC eliminan por completo las piezas móviles en la sección fría, lo que proporciona una durabilidad superior, menor vibración y un funcionamiento más silencioso, ideal para unidades más pequeñas y entornos sensibles al ruido.
Comparación de costes: LN2 instalado en las instalaciones del cliente frente a suministro a domicilio.
Quienes necesiten nitrógeno líquido con regularidad podrían preguntarse: "¿Debo comprarlo constantemente o necesito un generador para un uso autosuficiente a largo plazo?". En este artículo, hemos resumido algunos factores a considerar para ayudarle a tomar una decisión. Consulte el enlace web a continuación para obtener información detallada.
Nitrógeno líquido: ¿Deberías generarlo tú mismo o comprarlo?
Guía de tallas para diferentes tipos de laboratorio
El consumo de nitrógeno líquido en laboratorio varía según la aplicación: almacenamiento de muestras biológicas (10–20 L/día), FIV/embriología (15–30 L/día), refrigeración para RMN (10–40 L/día) y aplicaciones criogénicas industriales (20–65 L/día). La serie LNS de Scala ofrece modelos con capacidades desde 10 L/día hasta 300 L/día. Scala ofrece una evaluación de consumo gratuita.
Modelos refrigerados por aire

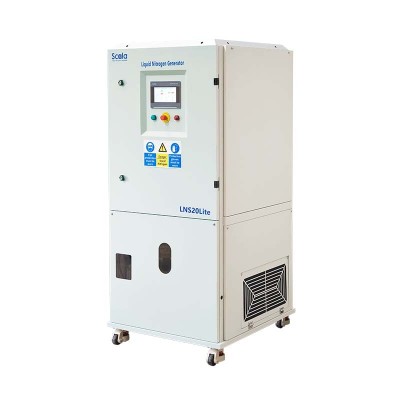

| Modelo | LNS10A | LNS20ALITE | LNS20A | LNS20A+ |
|---|---|---|---|---|
| Salida de LN₂ (>L/D) | 10 | 20 | 20~25 | 20~25 |
| Dewar incorporado (L) | 35 | 35 o 50 | 50 | 100 |
| Pureza del LN₂ | 99,9% | 99,5% | 99,9% | 99,9% |
| Presión de LN₂ (máx.) | 1 barra | 1 barra | 1 barra | 1,5 bar |
| Ruido (a 1 m) | <60 dB(A) | <68 dB(A) | <65 dB(A) | <65 dB(A) |
| Potencia (kW) | 2.5 | 4 | 4 | 4 |
| Electricidad | 220V/1PH | 220V/1PH | 220V/1PH | 220V/1PH |
| Tipo genial | Refrigerado por aire | Refrigerado por aire | Refrigerado por aire | Refrigerado por aire |
| Agua de refrigeración | N / A | N / A | N / A | N / A |
| Longitud (cm) | 80 | 81 | 140 | 140 |
| Ancho (cm) | 65 | 85 | 75 | 75 |
| Altura (cm) | 170 | 180 | 175 | 175 |
| Peso (kg) | 270 | 420 | 500 | 550 |
Modelos refrigerados por agua
| Modelo | LNS20WLITE | LNS20W | LNS50W | LNS80W |
|---|---|---|---|---|
| Salida de LN₂ (>L/D) | 20~25 | 20~25 | 45 | 85 |
| Dewar incorporado (L) | 50 | 100 | 100 | 200 |
| Pureza del LN₂ | >99,5% | >99,9% | >99,5% | >99% |
| Presión de LN₂ (máx.) | 1 barra | 2,4 bar | 2,4 bar | 2,4 bar |
| Ruido (a 1 m) | <65 dB(A) | <65 dB(A) | <65 dB(A) | <65 dB(A) |
| Potencia (kW) | 4 | 4 | 8 | 8 |
| Electricidad | 380V/3PH | 380V/3PH | 380V/3PH | 380V/3PH |
| Tipo genial | Refrigerado por agua | Refrigerado por agua | Refrigerado por agua | Refrigerado por agua |
| Agua de refrigeración | 10 L/min | 10 L/min | 20 L/min | 30 L/min |
| Longitud (cm) | 81 | 140 | 140 | 165 |
| Ancho (cm) | 85 | 75 | 75 | 85 |
| Altura (cm) | 180 | 175 | 175 | 180 |
| Peso (kg) | 420 | 550 | 700 | 800 |
Descripción general del mantenimiento
Los generadores de LN2 de Scala están diseñados para requerir un mantenimiento mínimo. Las tareas clave incluyen el reemplazo de los filtros de admisión del compresor de aire cada 12 meses y la revisión anual de los parámetros del criorefrigerador. Los criorefrigeradores de tubo pulsado funcionan durante más de 120 000 horas sin interrupción, lo que equivale a aproximadamente 14 años de funcionamiento continuo. Los criorefrigeradores de GM también ofrecen un intervalo de mantenimiento de 5 a 6 años para un funcionamiento continuo.
Preguntas frecuentes
¿Necesito instalaciones especiales para un generador de nitrógeno líquido (LN2)?
No, la serie LNS de Scala es plug-and-play. Solo hay que conectarla a la corriente eléctrica.
¿Qué pureza puedo esperar?
Del 99% al 99,999%, con un analizador de pureza incorporado para la monitorización en tiempo real.
¿Qué tan fiables son estos sistemas?
Los criorefrigeradores de Scala cuentan con una trayectoria comprobada de más de 120.000 horas de funcionamiento continuo.
