Membrana PRISM® de Nitrógeno
Descripción
Los separadores de membrana de nitrógeno PRISM® PA se utilizan para generar nitrógeno de alta pureza a partir de aire comprimido. Estos separadores, robustos y duraderos, emplean tecnología de membrana de fibra hueca para separar molecularmente el nitrógeno de otros componentes presentes en el aire comprimido. El nitrógeno obtenido es puro, seco y está listo para su uso en la mayoría de las aplicaciones industriales.
Cada separador de membrana PRISM® se ensambla y prueba manualmente en una instalación certificada según AS9100, garantizando un alto nivel de calidad, fiabilidad y rendimiento. Esto proporciona la confianza de que cada separador funcionará de acuerdo con las especificaciones y el rendimiento esperado.
Cómo funcionan las membranas
El separador de membrana de nitrógeno PRISM® PA utiliza tecnología de membrana asimétrica de fibra hueca para separar y recuperar nitrógeno del aire comprimido. El aire atmosférico contiene aproximadamente 78 % de nitrógeno, 21 % de oxígeno y 1 % de otros gases. La membrana PRISM® PA utiliza el principio de permeación selectiva para producir nitrógeno de alta pureza.
Cada gas tiene una velocidad de permeación característica, determinada por su capacidad para disolverse y difundirse a través de la membrana. El oxígeno es un gas de "permeación rápida" y se difunde selectivamente a través de la pared de la membrana, mientras que el nitrógeno circula principalmente por el interior de las fibras, formando una corriente de producto rica en nitrógeno.
El gas enriquecido en oxígeno, denominado permeado, se descarga del separador de membrana a presión atmosférica. La fuerza impulsora de la separación es la diferencia de presión parcial del gas entre el interior y el exterior de la fibra hueca.
Estructura
Un separador de membrana típico contiene miles de fibras huecas agrupadas en un haz y encapsuladas en ambos extremos con resina epoxi. Los extremos del haz se cortan para mantener abiertos los conductos internos de las fibras, permitiendo que el gas fluya de un extremo al otro. El conjunto de fibras está alojado dentro de una carcasa adecuada, que protege las fibras y garantiza una correcta distribución y conducción de los gases.
Membranas PRISM® de Air Products: experiencia, rendimiento y valor.
Funcionamiento de la membrana PRISM® PA
En el separador de membrana PRISM® PA, el aire comprimido circula por el interior de las fibras huecas. Los gases de permeación rápida, principalmente oxígeno, dióxido de carbono y vapor de agua, junto con una pequeña cantidad de gases de permeación lenta, atraviesan la pared de la membrana hacia el exterior de las fibras.
Estos gases se recogen a presión atmosférica como corriente de permeado. La mayor parte de los gases de permeación lenta, principalmente nitrógeno, junto con una cantidad muy pequeña de gases de permeación rápida, continúa circulando por el interior de las fibras hasta llegar al extremo del separador. Allí, el nitrógeno producto se conduce mediante tuberías hacia la aplicación correspondiente.
Aplicaciones del Nitrógeno
Aplicaciones
· Inflado de neumáticos
· Inertización y blanketing
· Procesamiento de gases
· Industria del petróleo y gas
· Fabricación de placas de circuitos electrónicos
· Envasado de alimentos
· Almacenamiento de alimentos
· Atmósferas controladas
· Procesamiento de metales
· Combustión controlada
· Corte por plasma
· Inertización de autoclaves
· Purgado de tuberías
· Inertización de depósitos de combustible
· Dispensación de bebidas
· Burbujado (sparging) en procesos químicos
Ventajas de las Membranas PRISM® PA
La función principal de un separador de membrana PRISM® PA es separar el aire comprimido para producir nitrógeno. La mayoría de las aplicaciones utilizan el nitrógeno como gas inerte para eliminar atmósferas inflamables o proteger productos y materiales que pueden oxidarse al entrar en contacto con el aire. Los separadores de membrana PRISM® PA pueden configurarse con fibras de membrana N1, N2 o P3 y alcanzar una pureza de nitrógeno de hasta 99,9 %.
Fibra N1
La fibra N1 se utiliza en aplicaciones que requieren grandes volúmenes de nitrógeno. Está diseñada para proporcionar un alto caudal de nitrógeno a partir del sistema.
Aplicaciones típicas:
· Inertización de almacenes de productos agrícolas
· Inertización de bodegas de carga de buques
· Inertización de buques para el transporte de petróleo y gas
· Generación de aire hipóxico
· Prevención de incendios
· Otras aplicaciones industriales que requieren grandes cantidades de nitrógeno
Fibra N2
La fibra N2 tiene características similares a la N1, pero está diseñada para aplicaciones que requieren ciclos de operación frecuentes o cambios repetidos en las condiciones de funcionamiento de la membrana.
Aplicaciones típicas:
· Dispensación de bebidas
· Inflado de neumáticos
· Aplicaciones con demanda variable de nitrógeno
Fibra P3
La fibra P3 es una membrana de alta selectividad. En comparación con la fibra N1, presenta un menor caudal de producción, pero produce más nitrógeno por unidad de volumen de aire comprimido de alimentación.
La fibra P3 ofrece una de las mayores selectividades disponibles comercialmente y resulta especialmente adecuada cuando el suministro de aire comprimido es limitado o cuando se necesita reducir el consumo energético asociado a la generación del aire de alimentación.
Aplicaciones típicas:
· Plataformas petrolíferas offshore
· Aplicaciones marinas
· Sistemas con suministro limitado de aire comprimido
· Aplicaciones donde es necesario optimizar el consumo energético.
Beneficios
Calidad garantizada – Cada separador de membrana debe superar rigurosos requisitos de prueba antes de ser puesto en servicio. Puede confiar en que cada separador ofrecerá el rendimiento especificado. La certificación AS9100 cumple con los estrictos requisitos de la industria aeroespacial mundial en materia de sistemas de gestión de la calidad.
Grado industrial – Los separadores de membrana PRISM® están diseñados para soportar cargas de producción industrial. Con presiones de operación de hasta 24 barg, pueden satisfacer las necesidades de producción de nitrógeno en aplicaciones exigentes. Su construcción robusta los hace especialmente adecuados para instalaciones remotas y condiciones de servicio severas, como plataformas petrolíferas y operaciones mineras.
Tecnología pasiva – La tecnología de permeación selectiva utiliza un sistema pasivo sin piezas móviles. Este diseño sencillo permite desarrollar equipos más fiables que pueden utilizarse en una amplia variedad de entornos, incluidos sistemas móviles.
Puesta en marcha sencilla – Los separadores de membrana PRISM® se pueden poner en servicio fácilmente. Basta con suministrar aire comprimido limpio para comenzar la producción de nitrógeno. No requieren un período de acondicionamiento, medios de separación costosos ni equipos complejos que gestionar y mantener.
Diseño ligero – Los separadores de membrana PRISM® PA están fabricados con ABS de alto rendimiento o aluminio 6061/6063, lo que permite obtener un diseño extremadamente ligero. Los separadores pueden ser manipulados fácilmente por una sola persona, simplificando tanto la instalación como el mantenimiento en campo.
Información para realizar pedidos
Número decatálogo | Número deproducto | Material dela carcasa | Tipo derosca de conexión | Tamaño dela conexión | Material delas tapas |
179702 | PA3010-N1-3A-00 | ABS de alto rendimiento | NPT | ⅜-inch | Aluminio 6061 |
179703 | PA3010-N1-3B-00 | ABS de alto rendimiento | BSPP | ⅜-inch | Aluminio 6061 |
174325 | PA3020-N1-3A-00 | ABS de alto rendimiento | NPT | ⅜-inch | Aluminio 6061 |
175596 | PA3020-N1-3B-00 | ABS de alto rendimiento | BSPP | ⅜-inch | Aluminio 6061 |
175594 | PA3030-N1-3A-00 | ABS de alto rendimiento | NPT | ⅜-inch | Aluminio 6061 |
175595 | PA3030-N1-3B-00 | ABS de alto rendimiento | BSPP | ⅜-inch | Aluminio 6061 |
155778 | PA4030-N1-4A-00 | ABS de alto rendimiento | NPT | ½-inch | Aluminio 6061 |
161930 | PA4030-N1-6B-00 | ABS de alto rendimiento | BSPP | ¾-inch | Aluminio 6061 |
161931 | PA4030-N1-7C-00 | ABS de alto rendimiento | SAE J1926 | ⅞-inch | Aluminio 6061 |
412442 | PA4030-N2-4A-00 | ABS de alto rendimiento | NPT | ½-inch | Aluminio 6061 |
412443 | PA4030-N2-6B-00 | ABS de alto rendimiento | BSPP | ¾-inch | Aluminio 6061 |
412444 | PA4030-N2-7C-00 | ABS de alto rendimiento | SAE J1926 | ⅞-inch | Aluminio 6061 |
107011 | PA4030-P3-4A-D0 | ABS de alto rendimiento | NPT | ½-inch | Aluminio 6061 |
107012 | PA4030-P3-6B-D0 | ABS de alto rendimiento | BSPP | ¾-inch | Aluminio 6061 |
150555 | PA4050-N1-4A-00 | ABS de alto rendimiento | NPT | ½-inch | Aluminio 6061 |
186492 | PA4050-N1-4E-0S | Acero inoxidable 316L | NPT | ½-inch | Acero inoxidable 316L |
161932 | PA4050-N1-6B-00 | ABS de alto rendimiento | BSPP | ¾-inch | 6061 Aluminum |
186493 | PA4050-N1-6F-0S | Acero inoxidable 316L | BSPP | ¾-inch | Acero inoxidable 316L |
161933 | PA4050-N1-7C-00 | ABS de alto rendimiento | SAE J1926 | ⅞-inch | Aluminio 6061 |
186494 | PA4050-N1-7R-0S | Acero inoxidable 316L | SAE J1926 | ⅞-inch | Acero inoxidable 316L |
412445 | PA4050-N2-4A-00 | ABS de alto rendimiento | NPT | ½-inch | Aluminio 6061 |
412446 | PA4050-N2-6B-00 | ABS de alto rendimiento | BSPP | ¾-inch | Aluminio 6061 |
412447 | PA-4050-N2-7C-00 | ABS de alto rendimiento | SAE J1926 | ⅞-inch | Aluminio 6061 |
412449 | PA4050-N2-4E-0S | Acero inoxidable 316L | NPT | ½-inch | Acero inoxidable 316L |
412450 | PA4050-N2-6F-0S | Acero inoxidable 316L | BSPP | ¾-inch | Acero inoxidable 316L |
412451 | PA-4050-N2-7R-0S | Acero inoxidable 316L | SAE J1926 | ⅞-inch | Acero inoxidable 316L |

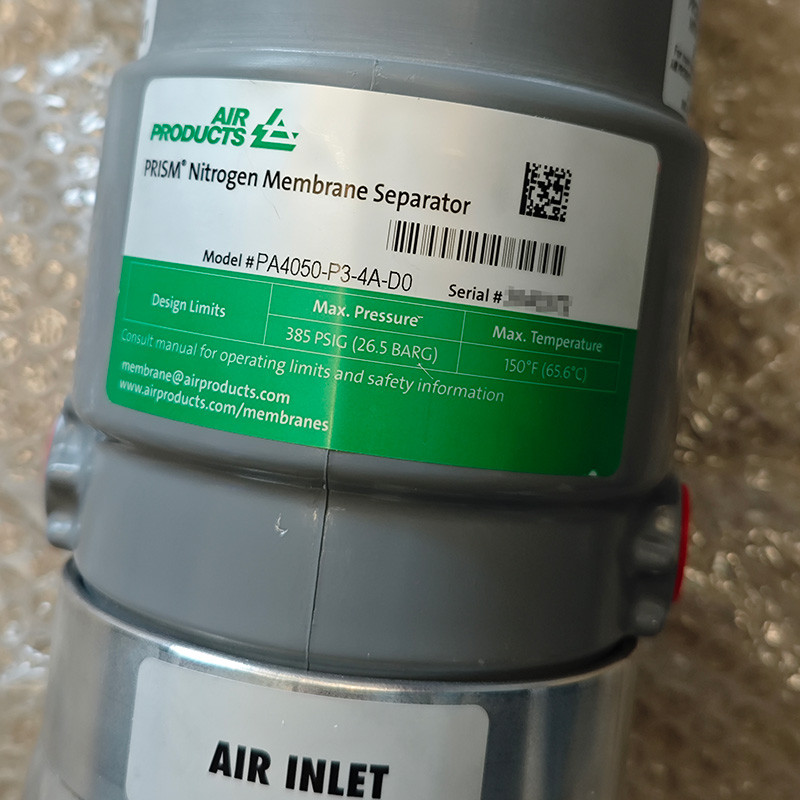

107137 | PA4050-P3-4A-D0 | ABS de alto rendimiento | NPT | ½-inch | Aluminio 6061 |
186495 | PA4050-P3-4E-DS | Acero inoxidable 316L | NPT | ½-inch | Acero inoxidable 316L |
107016 | PA4050-P3-6B-D0 | ABS de alto rendimiento | BSPP | ¾-inch | Aluminio 6061 |
186496 | PA4050-P3-6F-DS | Acero inoxidable 316L | BSPP | ¾-inch | Acero inoxidable 316L |
107017 | PA4050-P3-7C-D0 | ABS de alto rendimiento | SAE J1926 | ⅞-inch | Aluminio 6061 |
186497 | PA4050-P3-7R-DS | Acero inoxidable 316L | SAE J1926 | ⅞-inch | Acero inoxidable 316L |
177108 | PA6050-N1-8B-G2 | Aluminio 6063 | BSPP | 1-inch | Aluminio 6061 |
177106 | PA6050-N1-8C-G2 | Aluminio 6063 | J1926 | 1-inch | Aluminio 6061 |
412455 | PA6050-N2-8C-G2 | Aluminio 6063 | J1926 | 1-inch | Aluminio 6061 |
412452 | PA6050-N2-8B-G2 | Aluminio 6063 | BSPP | 1-inch | Aluminio 6061 |
177109 | PA6050-P3-8B-D2 | Aluminio 6063 | BSPP | 1-inch | Aluminio 6061 |
177107 | PA6050-P3-8C-D2 | Aluminio 6063 | J1926 | 1-inch | Aluminio 6061 |
412438 | PA3020-N2-3A-00 | ABS de alto rendimiento | NPT | ⅜-inch | Aluminio 6061 |
412439 | PA3020-N2-3B-00 | ABS de alto rendimiento | BSPP | ⅜-inch | Aluminio 6061 |
412440 | PA3030-N2-3A-00 | ABS de alto rendimiento | NPT | ⅜-inch | Aluminio 6061 |
412441 | PA3030-N2-3B-00 | ABS de alto rendimiento | BSPP | ⅜-inch | Aluminio 6061 |
3 resultados
Verescaparate
El PRISM® PA4050-N3 es un separador de membrana de nitrógeno de fibra hueca y alta eficiencia, diseñado para la generación de nitrógeno in situ.
El PRISM® PA4050-N1 es un separador de membrana de nitrógeno de fibra hueca y alta eficiencia, diseñado para la generación de nitrógeno in situ.

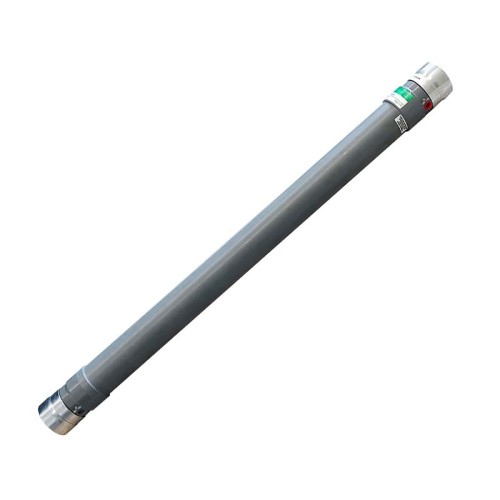

El PRISM® PA4050-P3 es un separador de membrana de nitrógeno de fibra hueca y alta eficiencia, diseñado para la generación de nitrógeno in situ.
