Generador de Nitrógeno Líquido GM con Criocooler 20L/día Suministro de LN2 en el Sitio para Laboratorios
Información Detallada
Introducción
LNS20A
Sistema avanzado todo en uno de nitrógeno líquido en sitio, impulsado por la tecnología GM Cryo-cooler
20
L/Day50
L Dewar<62
dBA10''
HMI

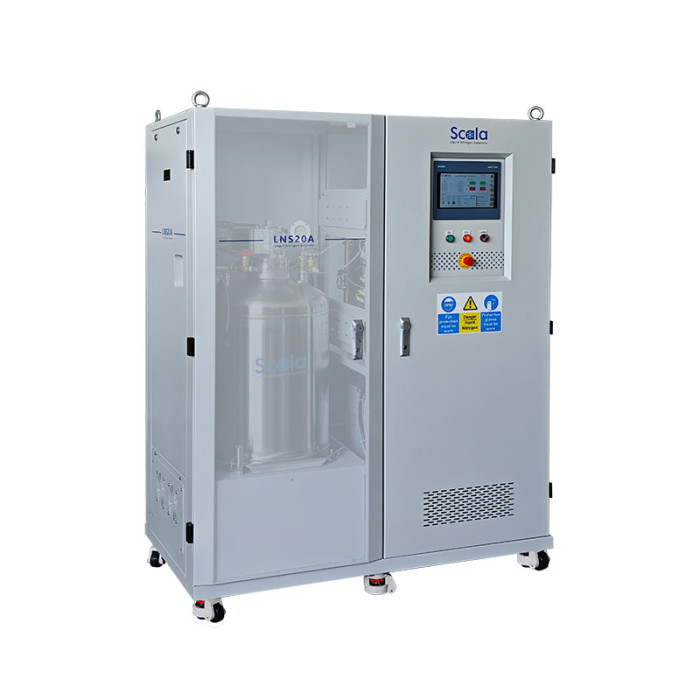

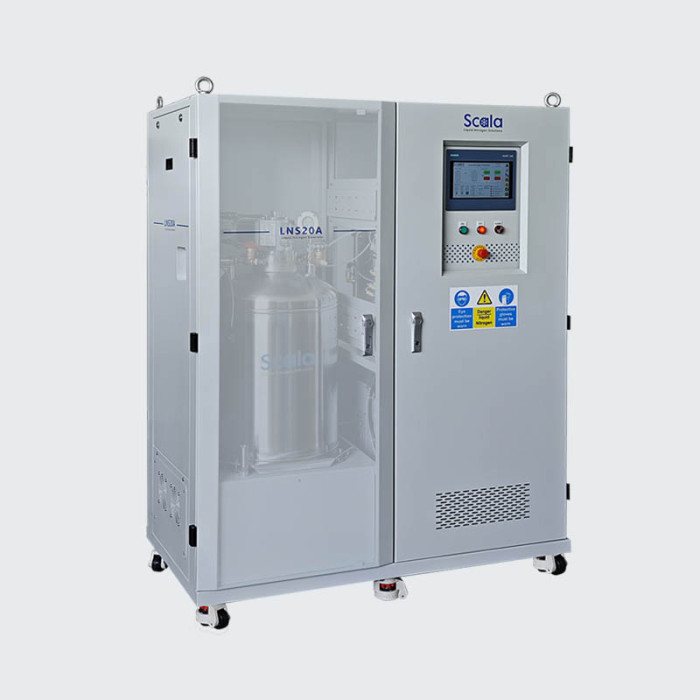

El Generador de Nitrógeno Líquido LNS-20A de Scala está diseñado para la producción eficiente y continua de nitrógeno líquido de alta pureza, con una producción diaria configurable según los requisitos del usuario. El sistema funciona en modo continuo las 24 horas con suministro eléctrico de 220V 50/60Hz y un consumo máximo de energía de 2,8 kW.
El LNS-20A integra un compresor de aire, un generador de nitrógeno PSA, un tanque de almacenamiento de nitrógeno y un criocooler GM montado sobre un dewar de 50 litros. Como unidad altamente compacta, produce nitrógeno líquido directamente del aire con una producción superior a 20 litros por día.
Diagrama de flujo del generador de nitrógeno líquido LNS20A
Características
Tecnología basada en refrigeradores criogénicos GM
· Pantalla táctil Siemens® de 10''
· Módulo WiFi IoT
· Módulo 4G (Opcional)
· Producción automática de nitrógeno líquido con inicio/parada
· Dispensación de nitrógeno líquido mediante pantalla táctil
· Visualización en tiempo real de la tasa de producción de nitrógeno líquido
· Indicador de nivel de nitrógeno líquido
· Visualización de pureza del gas nitrógeno y alarma
· Visualización de la temperatura del dewar
· Alarma de vacío y presión del dewar
· Botones físicos de encendido/apagado/parada de emergencia
· Zumbador de sonido y luz
Generador de Nitrógeno Líquido de Nueva Generación Alimentado por Enfriador Criogénico GM
En el mercado global de generadores de nitrógeno líquido in situ, el criocooler GM (Gifford-McMahon) es la tecnología dominante, representando más del 95% de las ventas. Valorados por su rendimiento de refrigeración estable basado en el principio de expansión adiabática del gas, los criocoolers GM son esenciales en campos críticos como la RMN, la comunicación cuántica, la atención médica y los semiconductores.
Basándose en esta tecnología avanzada, Scala desarrolló el generador de nitrógeno líquido LNS20A con una producción diaria de 20 a 50 litros, ofreciendo una solución versátil adaptable a diversos escenarios de uso.
Detalles
Filosofía de diseño
Apariencia Industrial Moderna: Esquema de color blanco simple y limpio construido con material compuesto resistente, proporcionando protección y durabilidad.
Interfaz y Controles: HMI Siemens® a color de 10'' con indicador de encendido y parada de emergencia, diseñado para un acceso y operación fácil.
Movilidad: Montado sobre ruedas FOOT MASTER® que permiten un fácil movimiento, facilitando su reubicación según los requerimientos.
Referencia Ergonómica: Consideraciones de diseño centradas en el ser humano para interfaces o puntos de acceso con altura de 1750 mm.
Orificios de Elevación: Proveen puntos de anclaje seguros para prevenir deslizamientos o desequilibrio durante el transporte e instalación.
Criocooler Gifford-McMahon (GM)
Refrigeración de Alta Eficiencia: La alta eficiencia termodinámica permite alcanzar rápidamente la baja temperatura de 77K para la licuefacción de gas nitrógeno.
Compacto y Portátil: El bloque frío está diseñado de manera compacta, ocupando poco espacio, lo que permite que el generador de nitrógeno líquido Scala tenga una huella general pequeña.
Operación Confiable: Con tecnología madura durante décadas, tiene alta fiabilidad y puede ser utilizado en escenarios industriales y de investigación científica manteniendo un rendimiento estable.
Mantenimiento Conveniente: El dispositivo de ajuste de fase en el criocooler reduce la disminución de rendimiento frigorífico causada por el anillo de sellado, lo que extiende en gran medida el ciclo de mantenimiento y la vida útil.
Certificación CE y UL: Los criocoolers GM han demostrado ser confiables y seguros en todo el mundo.
Dewar aislado al vacío
Estructura Montada: El dewar vertical montado por un criocooler en la parte superior mejora significativamente el rendimiento de la licuefacción.
Menor Vaporización de LN2: La cabeza fría en la parte superior mantiene el nitrógeno líquido a temperatura de licuefacción, reduciendo el desperdicio causado por la evaporación.
Sin Mantenimiento: Vida útil de más de 10 años, lo que significa que no es necesario reemplazarlo durante todo su ciclo de vida.
Volumen Super Grande: Dewar incorporado de 50 litros que puede satisfacer la mayoría de los escenarios de uso sin tanques externos de LN2.
Operación clara
Pantalla Táctil Siemens de 10'': La pantalla táctil Siemens® muestra parámetros cruciales del sistema, incluyendo la tasa de producción en tiempo real, el nivel de nitrógeno líquido, la pureza del nitrógeno, la presión y el estado de funcionamiento del criocooler, proporcionando operación conveniente y fácil solución de problemas.
Dispensador de Nitrógeno Líquido con Pantalla Táctil: El LNS20A permite al operador dispensar nitrógeno líquido de manera directa y segura tocando la pantalla.
Botón Físico de Encendido/Apagado/Emergencia: Mientras que los controles basados en software ofrecen flexibilidad y diseño elegante, el botón físico de Encendido/Apagado sigue siendo superior en seguridad, confiabilidad, accesibilidad y proporciona un control claro e inmediato.
Especificaciones
Modelo de máquina: LNS20A
Producción de nitrógeno líquido | 20 litros por día |
Pureza del nitrógeno líquido | 99.5-99.9% |
Volumen de Dewar incorporado | 50 litros |
Compresor de aire | Sin aceite |
Tipo de generador de nitrógeno | Generador de Nitrógeno PSA |
Tipo de criorefrigerador | Criocooler Gifford-McMahon (GM) |
Tipo de refrigeración | Refrigerado por aire |
Voltaje | 220V/1Ph/50Hz |
Controlador | PLC |
Marca de PLC | Siemens |
Pantalla | Color HMI de 10'' |
Ruido | <62 dB(a) a 1 metro |
Funcionamiento Automático | Sí |
Esperar Automático | Sí |
Suministro de nitrógeno líquido | Dispensación con pantalla táctil |
Conexión WiFi | Sí |
Control remoto | Sí |
Función IoT | Sí |
Dimensión | 150x75x175cm |
Peso | 500kg |
Requisito de agua de enfriamiento | No |
Lugar de origen | Hangzhou, Chino |
Movilidad | Sí |
Plazo de entrega | 8 semanas |
Informe de prueba de maquinaria | Sí |
Aseguramiento de la Calidad | Sí |
