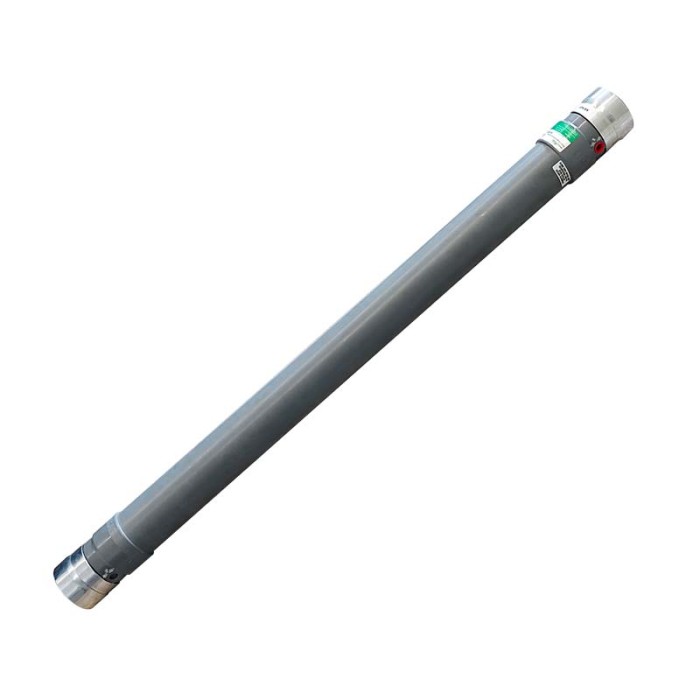

Módulo separador de membrana de nitrógeno PRISM® PA4050-P3
Información Detallada
Descripción
El PRISM® PA4050-P3 es un separador de membrana de fibra hueca de alto rendimiento, diseñado para la generación de nitrógeno in situ a partir de aire comprimido. Gracias a la avanzada tecnología de membrana selectiva P3 de Air Products, el módulo separa eficazmente el nitrógeno del oxígeno, el vapor de agua, el dióxido de carbono y otros gases en trazas, proporcionando un suministro continuo de nitrógeno limpio y seco, sin piezas móviles ni consumibles químicos.
La fibra de membrana P3 ofrece una recuperación de nitrógeno excepcionalmente alta y requiere considerablemente menos aire comprimido que las tecnologías de membrana convencionales. Esto convierte al PA4050-P3 en una solución ideal para aplicaciones en las que la capacidad del compresor, el consumo energético o el espacio de instalación son limitados.
Diseñado para un funcionamiento fiable a largo plazo, el PA4050-P3 cuenta con una construcción de membrana robusta y puede producir nitrógeno con una pureza de 95 % a 99,5 %, dependiendo de las condiciones de operación. Al no incorporar componentes móviles, requiere un mantenimiento mínimo y ofrece una excelente fiabilidad operativa.
Especificaciones
· Modelo: PA4050-P3
· Tipo de gas: Nitrógeno (N2)
· Caudal: 6,6 m³/h a 97 % de pureza (9 barg)
· Pureza: 95% ~ 99.5%
· Presión de operación típica: 5 ~ 15 barg
· Presión máxima de operación: 26.5 barg
· Temperatura de operación: 5°C ~ 55°C
· Temperatura máxima de operación: 65.6°C
· Material de la carcasa: ABS de alto rendimiento / Acero inoxidable 316L
· Material de las tapas: Aluminio 6061-T6 / Acero inoxidable 316L
· Peso: 20,5 lb (9,3 kg)
· Dimensiones: 1629 mm × Ø127 mm (64,13" × 5,0")
Datos de rendimiento
Los datos de rendimiento del PRISM® PA4050-P3 muestran la relación entre la pureza del nitrógeno, el caudal de producción y las condiciones de operación. El rendimiento real depende principalmente de la presión de alimentación, la temperatura, la calidad del aire comprimido y la pureza requerida.
Caudal de nitrógeno (Nm3/h) / Caudal de aire de alimentación (Nm3/h) | ||||||
Pressure | 99.5 | 99.0 | 98.0 | 97.0 | 96.0 | 95.0 |
9 BARG | 2.9/10.6 | 3.8/11.7 | 5.3/13.4 | 6.6/14.9 | 8.0/16.5 | 9.5/18.1 |
15 BARG | 5.5/18.6 | 7.3/20.6 | 10.1/23.9 | 12.7/26.8 | 15.3/29.8 | 18.1/32.8 |
* Temperatura de operación: 55 °C.
* El rendimiento indicado corresponde a un separador de membrana individual y es de carácter orientativo.
Dimensiones y modelos disponibles
Los modelos más comunes del PA4050-P3 se indican a continuación.
Contáctenos para consultar otros modelos disponibles con diferentes requisitos de pureza y tamaños de conexión.
| A | B | C | E | F | G |
| 4.92'' (125.0 mm) | 5.0'' (127.0 mm) | 1.62'' (41.1 mm) | 4.34'' ±.06 (110.2 ± 1.5 mm) | ½'' NPT | 4.50'' (114.3 mm) |
| Número decatálogo | N.º demodelo | D | H | L | Peso |
| 107137 | PA4050-P3-4A-D0 | ½'' NPT | 49.12'' (1248 mm) | 64.14'' (1629 mm) | 20.6 lb (9.3 kg) |
| 107016 | PA4050-P3-6B-D0 | ¾'' BSPP | 49.12'' (1248 mm) | 64.14'' (1629 mm) | 20.6 lb (9.3 kg) |
| 107017 | PA4050-P3-7C-D0 | ⅞'' SAE | 49.12'' (1248 mm) | 64.14'' (1629 mm) | 20.6 lb (9.3 kg) |
