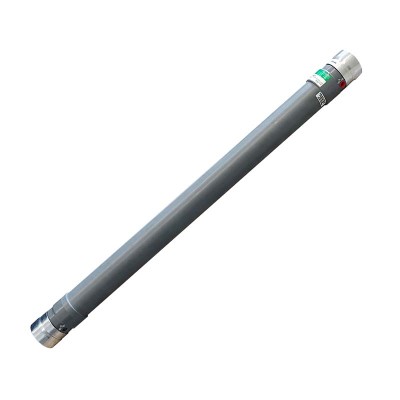

Módulo separador de membrana de nitrógeno PRISM® PA4050-N1
Información Detallada
Descripción
Los separadores de membrana PRISM N1 ofrecen un valor excepcional y numerosos beneficios tanto para los clientes OEM como para los usuarios finales. Los treinta y cinco años de experiencia en fabricación, combinados con una tecnología de fibra recientemente desarrollada, permiten a los separadores de membrana PRISM N1 alcanzar una mayor productividad de nitrógeno.
Los separadores de membrana PRISM PA4050-N1 permiten producir aire enriquecido con nitrógeno a partir del aire ambiente normal y puro, con un caudal de nitrógeno de 8,3 m³/h con una pureza del 97 % a una presión de 5 barg. El aire está compuesto por nitrógeno (78,1 %), oxígeno (20,9 %), argón (1 %) y pequeñas trazas de otros gases nobles inertes. Los separadores de membrana PRISM PA4050-N1 son capaces de separar el oxígeno del aire, produciendo así aire enriquecido con nitrógeno.
Especificaciones
· Modelo: PA4050-N1
· Tipo de gas: Nitrógeno (N2)
· Caudal: 4,7 m³/h a 97 % de pureza (5 barg)
· Pureza: 95% ~ 99.5%
· Presión de operación típica: 5 ~ 15 barg
· Presión máxima de operación: 26.5 barg
· Temperatura de operación: 5°C ~ 55°C
· Temperatura máxima de operación: 65.6°C
· Material de la carcasa: ABS de alto rendimiento
· Material de las tapas: Aluminio 6061-T6
· Peso: 20,5 lb (9,3 kg)
· Dimensiones: 1629 mm × Ø127 mm (64,13" × 5,0")
Datos de rendimiento
Los datos de rendimiento del PRISM® PA4050-N1 muestran la relación entre la pureza del nitrógeno, el caudal de producción y las condiciones de operación. El rendimiento real depende principalmente de la presión de alimentación, la temperatura, la calidad del aire comprimido y la pureza requerida.
Caudal de nitrógeno (Nm3/h) / Caudal de aire de alimentación (Nm3/h) | ||||||
Pressure | 99.5 | 99.0 | 98.0 | 97.0 | 96.0 | 95.0 |
5 BARG | 1.7/12.3 | 2.4/13.1 | 3.6/14.5 | 4.7/15.7 | 5.8/16.9 | 7.0/18.2 |
9 BARG | 4.0/23.3 | 5.5/25.1 | 8.1/28.0 | 10.5/30.7 | 12.9/33.4 | 15.5/36.2 |
15 BARG | 7.5/40.1 | 10.4/43.4 | 15.2/48.9 | 19.7/53.9 | 24.2/58.9 | 15.5/36.2 |
* Temperatura de operación: 55 °C.
* El rendimiento indicado corresponde a un separador de membrana individual y es de carácter orientativo.
Dimensiones y modelos disponibles
Los modelos más comunes del PA4050-N1 se indican a continuación.
Contáctenos para consultar otros modelos disponibles con diferentes requisitos de pureza y tamaños de conexión.
| A | B | C | E | F | G |
| 4.92'' (125.0 mm) | 5.0'' (127.0 mm) | 1.62'' (41.1 mm) | 4.34'' ±.06 (110.2 ± 1.5 mm) | ½'' NPT | 4.50'' (114.3 mm) |
| Número decatálogo | N.º demodelo | D | H | L | Peso |
| 150555 | PA4050-N1-4A-00 | ¾'' NPT | 49.12'' (1248 mm) | 64.14'' (1629 mm) | 20.6 lb (9.3 kg) |
| 161932 | PA4050-N1-6B-00 | ¾'' BSPP ISO228 G ¾ | 49.12'' (1248 mm) | 64.14'' (1629 mm) | 20.6 lb (9.3 kg) |
| 161933 | PA4050-N1-7C-00 | ⅞'' SAE | 49.12'' (1248 mm) | 64.14'' (1629 mm) | 20.6 lb (9.3 kg) |
